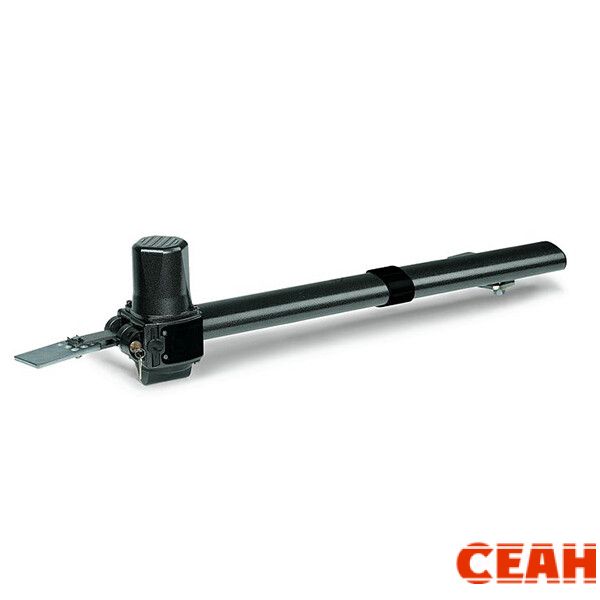

Привод 230 В линейный, самоблокирующийся для левой створки CAME 001KR310S

Описание Привод 230 В линейный, самоблокирующийся для левой створки CAME 001KR310S

Линейный привод CAME KR310S предназначен для автоматизации распашных ворот и используется в составе
системы управления воротами. Модель работает от электропитания 230 В и рассчитана на эксплуатацию в различных погодных условиях благодаря предусмотренным защитным решениям. Подходит для установки на створки с определенными максимальными параметрами по ширине и массе, обеспечивая перемещение створки в рабочем цикле.
Привод выполнен с ориентацией на установку для левой створки (в зависимости от выбранной стороны монтажа). Это важно при проектировании автоматики, так как корректное определение стороны открывания влияет на настройку и дальнейшую работу исполнительного механизма.

Устройство обеспечивает плавное перемещение створки при работе привода и предназначено для надежной
ежедневной эксплуатации.
Линейный механизм, разработанный для автоматизации распашных ворот средних размеров.
Самоблокирующаяся работа для поддержания положения створки в закрытом состоянии.
Встроенная система разблокировки для проведения операций обслуживания и действий при необходимости
ручной разблокировки.
Поддержка эксплуатации в режиме с рассчитанной интенсивностью использования.

Технические особенности

Технические параметры модели подобраны для работы с распашными воротами и включают ключевые показатели по грузоподъемности, питанию и условиям окружающей среды.
Макс. ширина створки: 3 м.
Макс. масса створки: 800 кг.
Макс. значение "С": 60 мм.
Класс защиты (IP): 54.
Напряжение электропитания блока управления: 230 В.
Макс. потребляемый ток двигателя: 1,1 A.
Мощность: 130 Вт.
Время открывания на 90°: 22 с.
Интенсивность использования: 30 %.
Толкающее усилие: 400–3000 Н.
Диапазон рабочих температур: от -20 до +55 °C.
Термозащита двигателя: 150 °C.
Напряжение электропитания двигателя (50 Гц): 230 В.
Тип привода: линейный.
Дополнительно по условиям применения отмечается необходимость наличия электромеханического замка для
вариантов по массе и ширине створки, где это требуется.

Применение

Привод KR310S предназначен для установки на распашные ворота, когда необходимо организовать автоматическое открывание и закрывание створки с расчетными нагрузками. Он применяется в системах автоматизации ворот, где требуется согласование параметров створки, усилия и времени рабочего цикла.
Для автоматизации распашных ворот средних размеров.
Использование в составе комплекта автоматики для управления работой створки.
Эксплуатация при температурах в указанном рабочем диапазоне и при обеспечении соответствующего уровня
защиты.
В случаях, когда предусмотрена зависимость от наличия электромеханического замка, установка должна
выполняться с учетом этого требования.

Монтаж и эксплуатация

Устройство должно быть установлено на конструктивную часть распашных ворот с корректной ориентацией для левой створки. Для стабильной работы автоматики важно обеспечить соответствие параметров створки допустимым значениям по ширине, массе и ограничению "С". После монтажа выполняется настройка системы управления воротами с учетом рабочего времени открывания и интенсивности использования.
Проверяйте соответствие створки расчетным значениям макс. ширины и макс. массы.
Используйте электромеханический замок там, где это требуется по условиям применения.
Учитывайте класс защиты (IP 54) и работайте в допустимых температурных условиях.
При обслуживании используйте предусмотренную систему разблокировки согласно регламенту.

Монтаж и эксплуатация

Устройство должно быть установлено на конструктивную часть распашных ворот с корректной ориентацией для левой створки. Для стабильной работы автоматики важно обеспечить соответствие параметров створки допустимым значениям по ширине, массе и ограничению "С". После монтажа выполняется настройка системы управления воротами с учетом рабочего времени открывания и интенсивности использования.
Проверяйте соответствие створки расчетным значениям макс. ширины и макс. массы.
Используйте электромеханический замок там, где это требуется по условиям применения.
Учитывайте класс защиты (IP 54) и работайте в допустимых температурных условиях.
При обслуживании используйте предусмотренную систему разблокировки согласно регламенту.

Логистические данные

Единица измерения: шт.
Кратность упаковки: 1.
Вес: 11,3 кг.
Размеры упаковки: 240 × 140 × 620 мм.

Характеристики Привод 230 В линейный, самоблокирующийся для левой створки CAME 001KR310S

Макс. потребляемый ток двигателя (A) - 1.1
Напряжение электропитания блока управления (В) - 230
Напряжение электропитания двигателя (В, 50 Гц) - 230
Мощность (Вт) -130
Толкающее усилие (Н) - 400–3000
Макс. значение "С" (мм) - 60
Макс. ширина створки (м) - 3
Время открывания на 90° (с) - 22
Макс. масса створки (кг) - 800
Интенсивность использования (%) - 30

Тип привода - Линейный
Единица измерения - шт
Вес (кг) - 11.3
Кратность упаковки - 1
Термозащита двигателя (°C) - 150
Класс защиты (IP) - 54
