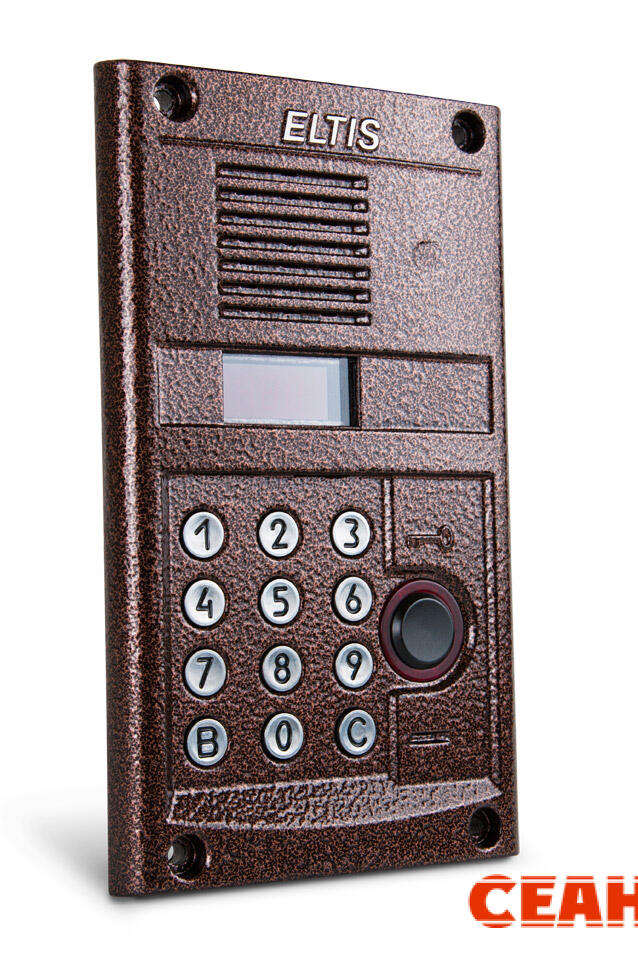

Блок вызова Eltis DP300-RD24

СОСТАВ ДОМОФОННОГО КОМПЛЕКСА

БВ DP300-RD24 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы (базовый комплект):

• блок вызова (БВ) DP300-RD24;
• блок питания (БП) PS2-x (х – модель блока питания, зависит от типа используемого замка);
• коммутатор (КМ) КМ100-7;
• пульты абонентские (ПА) HS-4xx (xx – модель пульта абонентского);
• бесконтактный электронный ключ (брелок стандарта EM-Marine);
• ключи ТМ DS1990 и ТМ DS1996 фирмы Dallas Semiconductor;
• электромагнитный замок ML300, ML400 или аналогичный;
• кнопка выхода В21(В23);
• считыватель ST11(ST12);
• дополнительно: дверной доводчик.
• Примечание.
  В состав домофонного комплекса может входить пульт консьержа SC300-D1, схема подключения которого представлена в РЭ на SC300-D1.

ФУНКЦИИ БЛОКА ВЫЗОВА

Функции абонент-посетитель:

• коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;
• дуплексная связь «посетитель-абонент»;
• коммутация консьерж-посетитель по инициативе консьержа;
• параллельное включение до трех БВ;
• • отображение информации на пятиразрядном семисегментном индикаторе;
• формирование звуковых сигналов при:
  • нажатии на кнопки клавиатуры;
  • вызове абонента;
  • открывании электромагнитного замка;
  • некорректных действиях пользователя;
• подсветка клавиатуры в темное время суток;
• защита от подбора кодов и паролей;
• защита от электрошокера;
• защита от дубликатов ключей на основе MK2004;
• управление различными типами электромагнитных замков:
  • нажатием кнопки абонентского пульта;
  • набором общего и (или) индивидуального кода открывания замка;
  • бесконтактным электронным ключом;
  • ключом ТМ DS1990 (при подключении к блоку вызова считывателя ключей ТМ);
  • нажатием кнопки "Выход";
• работа в составе домофонного комплекса с пультом консьержа SC300-D1;

Функции обслуживания:

• программирование и управление системой с помощью цифровой клавиатуры;
• доступ к программированию системы через пароль установщика;
• возможность установки пароля администратора, неизвестного установщику;
• доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;
• программное регулирование времени открывания замка от 1с до 9с;
• программное отключение отдельных абонентов;
• программная регулировка громкости служебных звуковых сигналов;
• сохранение информации в энергонезависимой памяти;
• считывание и запись конфигурационных данных блока вызова c помощью носителя информацииDS1996, который необходимо соединить с клеммами ML и GND БВ, например с помощью считывателя ST11;
• обмен информацией с АРМ ЭЛТИС – Сервис.
